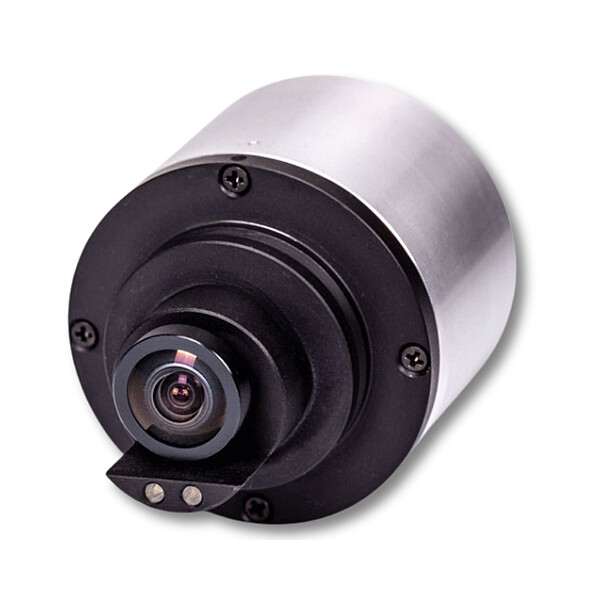

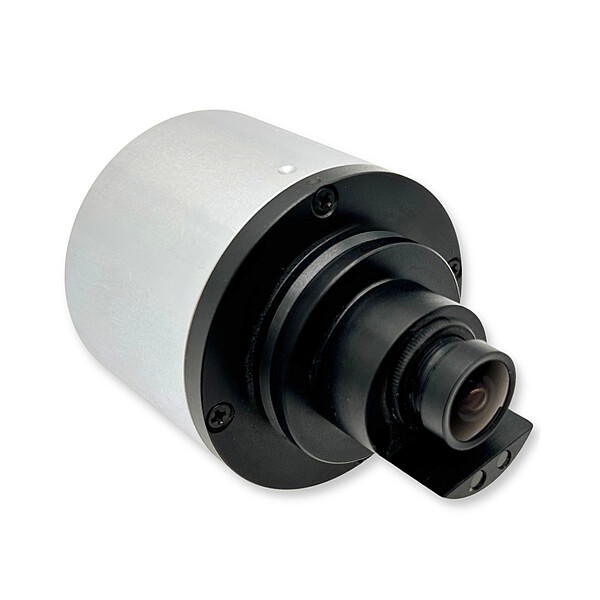

SGC Analog
Flexibel und robust: Analoge Kameras für stationäre und mobile Anwendungen
Die SGC Analog ist eine etablierte Lösung für die visuelle Überwachung von Schaltanlagen in Energieverteilungsnetzen. Sie ermöglicht eine klare Darstellung von Trenn- und Erdungsschalterpositionen und trägt damit zu einem sicheren und effizienten Betrieb bei.
Die Kameras sind speziell für den Einsatz in Mittel- und Hochspannungsanlagen ausgelegt, darunter gas- und luftisolierte Schaltanlagen, Hybridlösungen sowie Generatoren und GCBs. Durch ihre robuste Bauweise und die Schutzklasse IP65 sind sie für anspruchsvolle Umgebungsbedingungen geeignet.
Die SGC Analog basiert auf bewährter analoger Technologie und bietet eine direkte Verbindung zwischen Kamera und PVU (Portable Video Unit). Analoge Systeme überzeugen dabei insbesondere in Umgebungen, in denen Zuverlässigkeit, einfache Systemarchitektur und Unabhängigkeit von IP-basierten Technologien gefragt sind.
Zudem ist die SGC Analog Short als alternative, kompakte Variante erhältlich. Sie verfügt über einen seitlich angeordneten Anschlussstecker für eine flexible Integration.
Ihre Vorteile auf einem Blick
- Flexibel einsetzbar: Stationäre Installation oder mobile Nutzung mit Portable Video Unit (PVU)
- Von unterschiedlichen Kabeln bis zur PVU: Kappa liefert das Gesamtsystem
- Paralleler Anschluss: Es können 3 Kameras parallel an die PVU angeschlossen werden
- Optimierte Sicht: Spezielle Optik und LED-Beleuchtung für minimale Reflexionen
- Analoge Technik: Punkt-zu-Punkt Verbindung zwischen Kameras und PVU
- Umschaltung zwischen den Kameras direkt über die Tasten in der PVU möglich
- Einfache Integration: Passend für alle gängigen Viewports und Adapterlösungen
- Rückwärtiger Anschlussstecker (SGC Analog) oder seitlicher Anschlussstecker (SGC Analog Short)

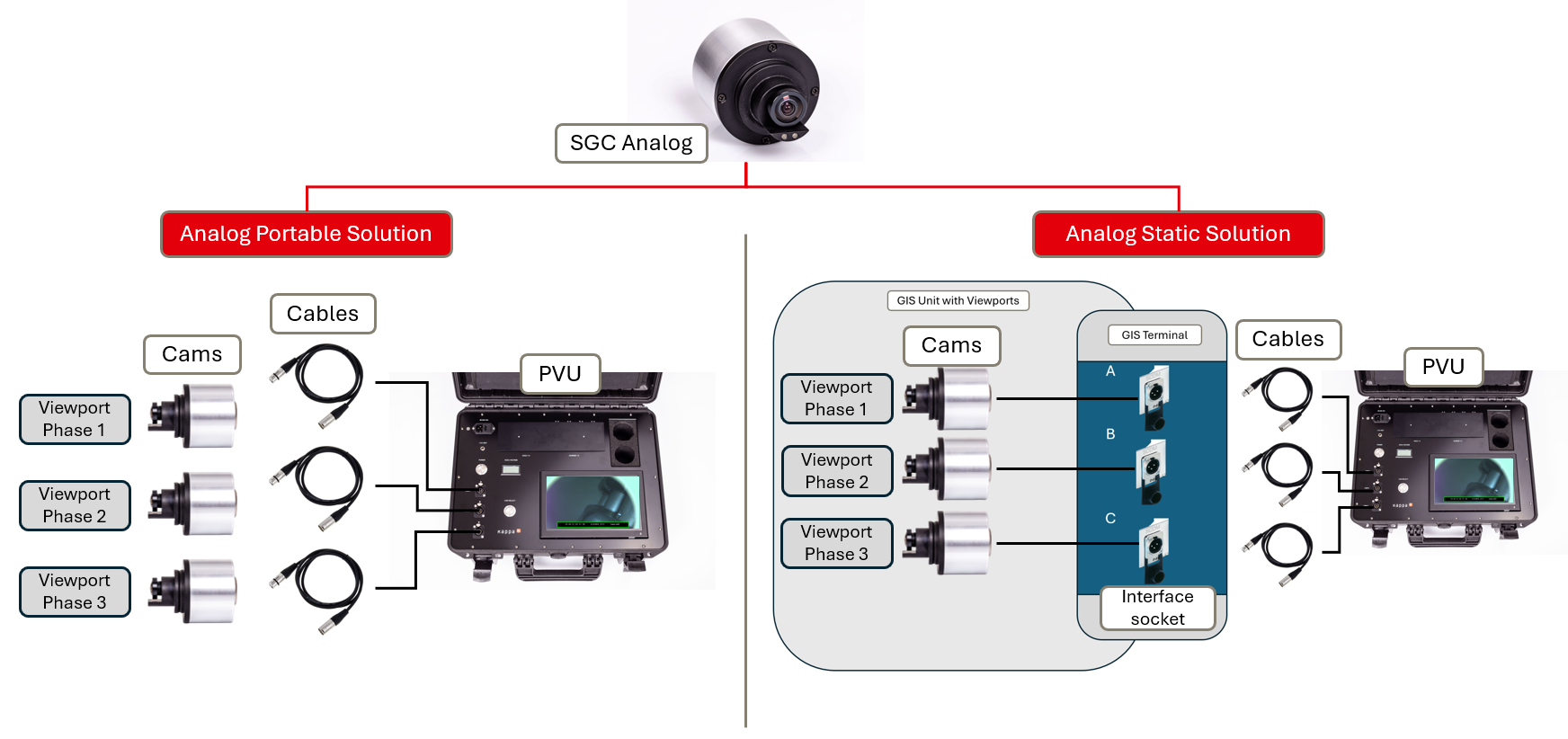

Analoge Lösungssysteme
Analoge Portable Lösung

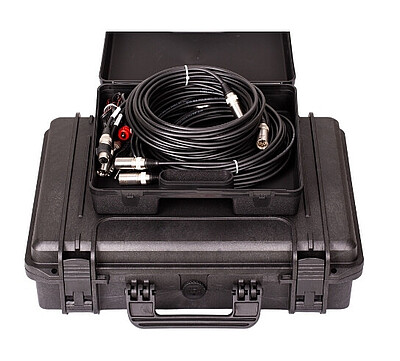

Die Portable Video Unit (PVU) ermöglicht eine flexible und netzunabhängige Überwachung von Schaltanlagen. Bis zu drei Kameras können gleichzeitig angeschlossen werden, um die Schaltpositionen der einzelnen Phasen klar darzustellen. Die PVU ist mit einem 10" großen Monitor ausgestattet, der eine präzise visuelle Kontrolle erlaubt. Dank Akku-Betrieb ist die Lösung ideal für mobile Einsätze und temporäre Überwachungen – robust, kompakt und sofort einsatzbereit.
Vorteile:
-
Akkubetrieb bis zu 5 Stunden
-
Ideal für Wartung und temporäre Inspektionen
Analoge Statische Lösung
Die statische Lösung ist für die dauerhafte Integration in Schaltanlagen ausgelegt. Die Kameras werden fest an den Viewports von GIS- oder Hybrid-Schaltanlagen installiert und über fest verlegte Kabel mit den Durchgangsbuchsen im LCC-Panel (Local Control Cabinet) verbunden. Über das LCC-Panel kann sich der Servicetechniker vor Ort mithilfe der PVU direkt mit den Kameras verbinden. Die PVU verfügt über bis zu drei Videoeingänge, sodass mehrere Kameras parallel angeschlossen werden können. Ein komfortables Umschalten zwischen den einzelnen Kamerabildern erfolgt über integrierte Bedienelemente.
Vorteile:
-
Statische Installation für kontinuierliche Überwachung
-
Robuste Verbindung über eingebaute Durchgangsbuchsen
-
Ideal für sicherheitskritische Umgebungen
-
Kompatibel mit allen gängigen Viewports
SGC Analog
| Technische Daten | Details |
|---|---|
| Sensor | CMOS |
| Videoformat | 720×576, 50 fps |
| Sichtfeld (FoV) | 52°, 74°, 87° by different lenses |
| Abmessungen | Ø 50 mm × Länge 70 mm |
| Gewicht | ca. 165 g |
| Schutzart | IP65, NEMA 4X |
| Betriebstemperatur | –40 °C bis +70 °C |
| Stromversorgung | über Mobile Operating Unit |
| Leistungsaufnahme | < 3 W |
| LED-Beleuchtung | 2 weiße LEDs (Nichia NSPW 300BS) |
| Gegenstecker | Neutrik NC3FX-TOP |
| Kabellängen | 15,0 m bis 80,0 m (50ft bis 250ft): Auf Lager; Individuelle Längen auf Anfrage |
| Normen | IEEE Std C37.20.9-2019, EN 61000-4-x |

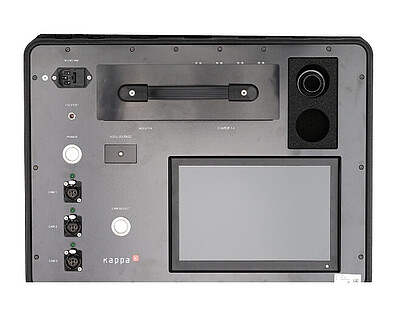

PVU
| Kategorie | Details |
|---|---|
| Gehäuse | Außen: 52,4 × 42,8 × 20,6 cm; Innen: 46,8 × 35,5 × 19,3 cm |
| Gewicht | ca. 7 kg (inkl. Monitor, Ladegerät, Akku) |
| Schutzart | IP67 (geschlossen), NEMA 6 |
| Monitor | 10" (23 cm), Auflösung 1920 × 1200, Helligkeit 400 cd/m², Kontrast 600:1 |
| Sichtwinkel | 178° horizontal / 178° vertikal |
| System | NTSC (PAL/SECAM) |
| Stromverbrauch | ca. 8 W |
| Batterie | 4 × Li-Ion 18650 (ohne Schutzschaltung), Betriebsdauer ca. 5 h |
| Ladegerät | Li-Ion 18650, bis 1,5 A; Temperatur- und Polschutz |
| Temperaturbereich | Betrieb: –20 °C bis +65 °C; Lagerung: –25 °C bis +70 °C |
| Schnittstellen | 3 × XLR Video (Video Input, Power Output), DC 12 V, AC 100–240 V (50/60 Hz) |
