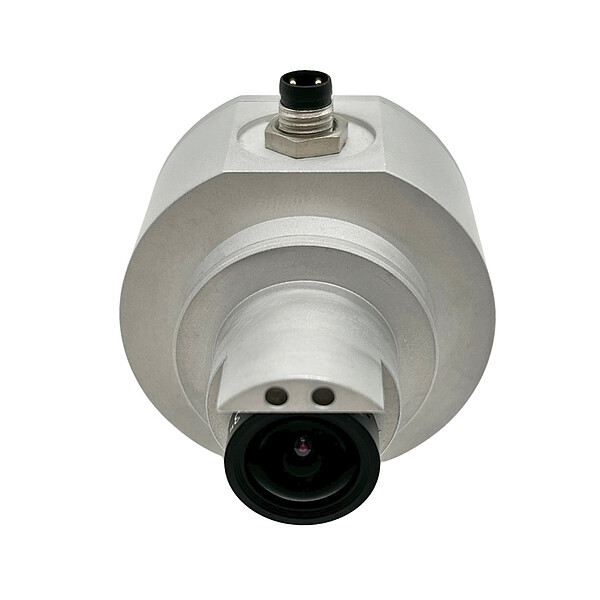

SGC NG Digital
Digitale Kamera für Schaltanlagen – Full-HD-Stream direkt in Ihre Monitoring-Lösung
Die Digitale Switchgear-Kamera der nächsten Generation - SGC NG - bietet eine zuverlässige und effiziente Lösung zur visuellen Überwachung von Schaltstellungen in Mittel- und Hoch- und Höchstspannungsanlagen. Mit robustem Design, Full-HD-Livestream und IP67-Schutzklasse ist sie ideal für den Indoor- und Outdooreinsatz in GIS, Hybrid-Schaltanlagen, Generatoren und GCB.
Die SGC NG basiert auf einer PoE-Netzwerkarchitektur, bei der Energieversorgung und Datenübertragung über eine gemeinsame Leitung erfolgen. Dadurch entsteht ein skalierbares Kamerasystem, das sich flexibel in bestehende sowie neue Anlagen integrieren lässt.
Dank der einfachen Integration in die Kappa Monitoring-Software lassen sich alle Kamerabilder im Netzwerk zentral und komfortabel anzeigen, sowohl bei festen Installationen als auch bei flexiblen Plug-and-Play-Anwendungen. Die SGC NG sorgt für maximale Transparenz und unterstützt Techniker zuverlässig bei der Überprüfung von Schaltzuständen. Darüber hinaus sind die SGC NG Kameras wahlweise mit seitlichem oder rückwärtigem Anschluss erhältlich und ermöglichen so eine einfache sowie flexible Integration, optimal abgestimmt auf die jeweilige Kundenanlage.
Ihre Vorteile auf einen Blick
- 1080p Full-HD-Livebilder über Monitoring-Software
- Robuste Bauweise für extreme Umgebungen
- Lieferung des Gesamtsystems inklusive aller Komponenten (z.B. Switche, PoE Adapter, ACDC Spannungsversorgung, Panel PC, Industrie PC, Monitore…)
- Auswahl zwischen verschiedenen horizontalen Sichtfeldern (HFoV) per Software
- Systemkonfiguration nach Kundenwünschen
- Installation und Inbetriebnahme durch das Kappa-Team vor Ort
- PoE-Stromversorgung und einfache Netzwerkintegration
- Mobile Viewing Platform: Die SGC NG Kamera kann mithilfe eines PoE-Adapters direkt über Ethernet mit einem PC verbunden werden.
Zentrales Kameramonitoring dank Monitoring Software

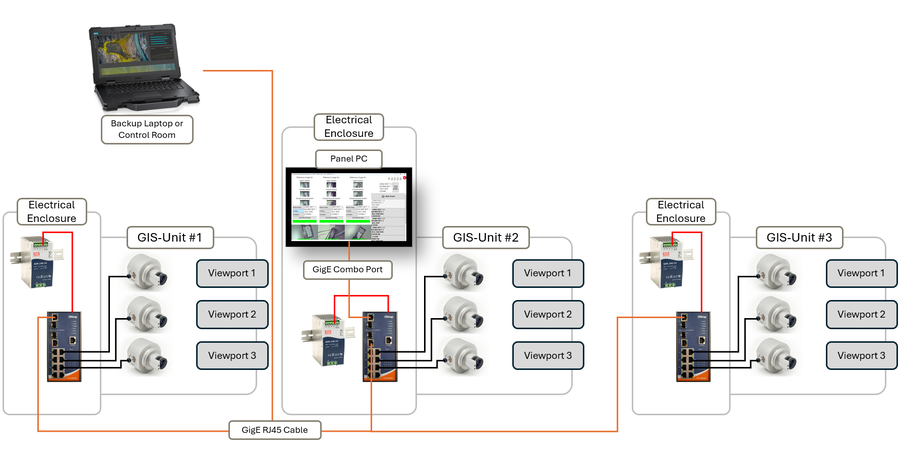

Beispielkonfiguration mit 8 Port PoE Switch, ACDC Netzteile und Panel PC mit Laptop im Kontrollraum
Unser SGC-System ermöglicht die vollständige visuelle Überwachung von Schaltstellungen. Mehrere Kameras sind direkt an den Viewports der GIS-Units installiert und liefern Full-HD-Livebilder über ein robustes Netzwerk. Die Kameras werden über Power over Ethernet (PoE) betrieben und sind mit Switches verbunden, die in geschützten Verteilerschränken (LCC) untergebracht sind.
Vor Ort an jeder GIS-Unit kann über einen Panel-PC mit installierter Monitoring-Software direkt auf die Kamerabilder der jeweiligen Einheit (Bay) zugegriffen werden. Darüber hinaus besteht die Möglichkeit, auch die Bilder anderer GIS-Units im Netzwerk einzusehen. So haben Techniker jederzeit vor Ort an den Bays den Überblick über alle relevanten Schaltstellungen – schnell und effizient.
Zusätzlich ermöglicht das System den zentralen Zugriff im Kontrollraum. Hier können alle in der Anlage befindlichen GIS-Units über die Monitoring-Software überwacht werden. Die Software unterstützt die Vergabe individueller Rollen und Zugriffsrechte, sodass jeder Benutzer genau die Funktionen und Informationen erhält, die für seine Aufgaben erforderlich sind – von der reinen Ansicht bis hin zu erweiterten Konfiguration.
Die abgebildete Konfiguration ist nur ein Beispiel. Es können individuelle Konfigurationen (Panel PC, Bays, Glasfaser-Verbindungen, etc.) realisiert werden.
| Merkmal | Wert |
|---|---|
| Sensor | CMOS, Farbe |
| Bildauflösung | Full HD 1920 × 1080p @ 30 fps |
| Videoformat | H.264, Streaming via RTSP |
| Sichtfeld (FoV) | 50°, 65°, 87° (softwareseitig einstellbar) |
| Beleuchtung | 2 LEDs, einstellbar |
| Stromversorgung | PoE 48 V, IEEE 802.3af |
| Leistungsaufnahme | ca. 6 W (mit LEDs bei 50 %) |
| Schutzart | IP67 (mit Adapter und verbundenem M8-Kabel) |
| Betriebstemperatur | -40 °C bis +70 °C |
| Abmessungen | Ø 50 mm, Länge 54,5 mm |
| Gewicht | ca. 115 g |
| Anschluss | 4-Pin M8 Rundsteckverbinder |

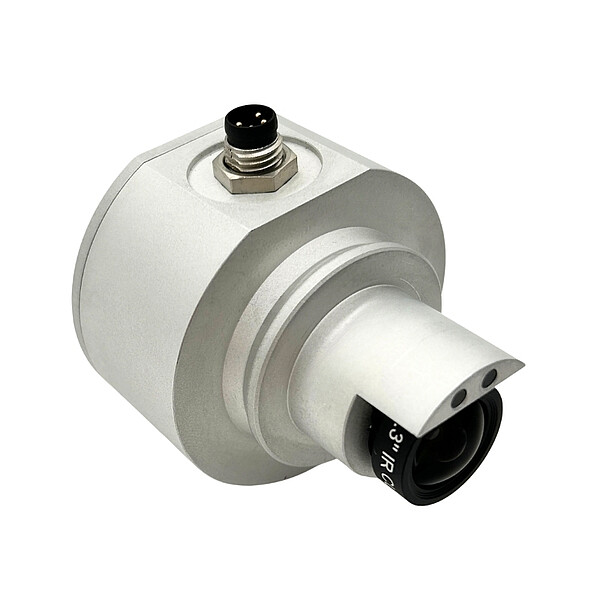

| Varianten | Kamera mit seitlichem Anschluss oder rückwärtigem Anschluss |
| Normen | ISO 16750, DIN EN 60068, DIN EN 60529, IEC 61180, IEC 62271, DIN EN 55016, DIN EN 61000 |
Leistungsstarke SGC NG Monitoring-Software für maximale Übersicht
Die Monitoring-Software ist das zentrale Werkzeug für die visuelle Überwachung Ihrer GIS-Schaltanlagen. Sie bietet eine intuitive Benutzeroberfläche und zahlreiche Funktionen, die den Betrieb sicherer und effizienter machen.

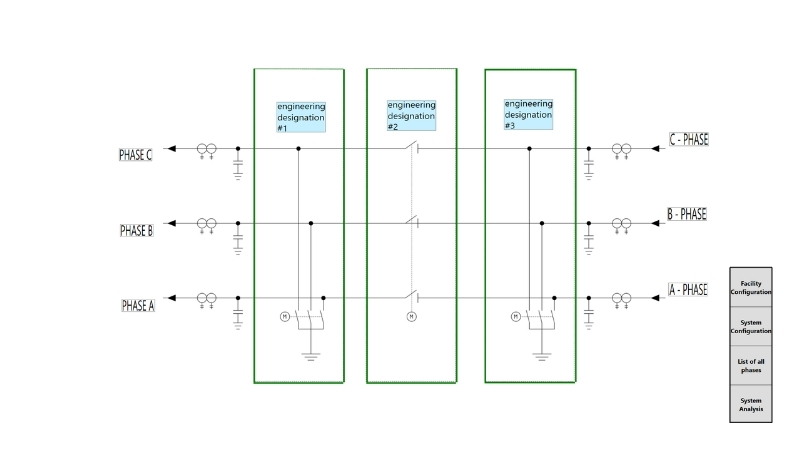

Hauptbildschirm mit Single-Line-Diagramm und Buttons zur Konfiguration
-
Flexible Anzeigeoptionen
Wählen Sie zwischen einer 3-Phasen-Ansicht oder einer 1-Phasen-Ansicht je nach Anlagentyp. Nach Kundenanforderung können alternativ vertikale Anzeigen gewählt werden, in der die Bays ausschließlich als klickbare Elemente ohne Single-Line-Diagramm dargestellt sind. -
Single-Line-Diagramm
Das integrierte Single-Line-Diagramm zeigt die gesamte Struktur des Umspannwerks auf einen Blick und erleichtert die Navigation zwischen den einzelnen GIS-Units. Durch klickbare Elemente wird eine intuitive Navigation zwischen den einzelnen Bays ermöglicht. -
Individuelle Anpassungen
Benennen Sie Phasen, Bereiche und Geräte kundenspezifisch, um die Software perfekt an Ihre Anlage anzupassen. -
Referenzbilder für Schaltpositionen
Für jede Kontaktposition (z. B. „Open Switch“, „Closed Switch“, „Closed Ground Switch“) können Referenzbilder hinterlegt werden. So lassen sich aktuelle Kamerabilder schnell und sicher vergleichen. -
Frozen-Image-Indikator
Die Software erkennt eingefrorene Bilder und zeigt einen Frozen-Image-Indikator sowohl in der Anwendung als auch direkt im Kamerabild an – für maximale Betriebssicherheit. -
Modulares System
Verschiedene Bay zu PC Konfigurationen sind je nach Kundenwunsch möglich.
