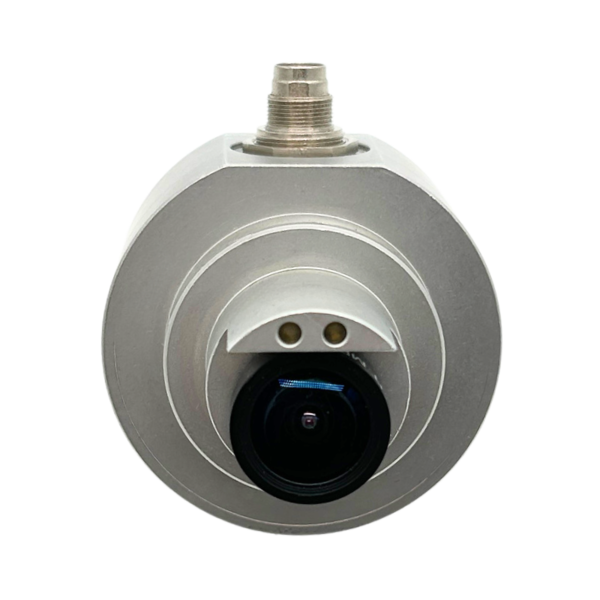

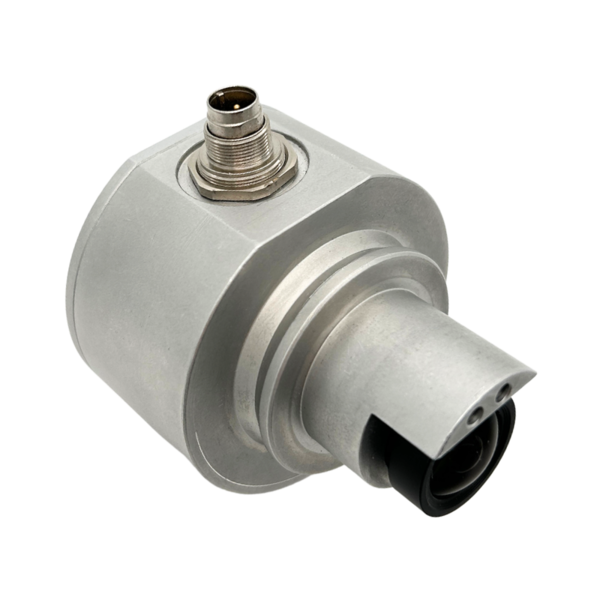

SGC NG USB
Stationär oder mobil - universell einsetzbar
Die SGC NG USB ist die nächste Generation unserer USB‑basierten Switchgear-Kameras und bietet eine robuste, zuverlässige Lösung zur visuellen Überwachung von Schaltstellungen in Mittelspannungsanlagen. Mit ihrem widerstandsfähigen Design, Livestream mit Live Image Indicator und der Schutzart IP67 eignet sie sich ideal für den Einsatz in GIS‑ und Hybrid‑Schaltanlagen, Generatoren sowie GCB – sowohl im Innen- als auch im Außenbereich.
Dank der echten Plug‑and‑Play‑Funktion und der nahtlosen Anbindung an die Kappa USB Viewer‑Software lassen sich Kamerabilder zentral und übersichtlich darstellen. Die Kamera eignet sich gleichermaßen für feste Installationen wie auch für flexible, mobile Anwendungen und unterstützt Techniker dabei, Schaltzustände sicher und effizient zu prüfen.
Ihre Vorteile auf einen Blick
- 1600×1200p Livebilder
- Robuste, IP67‑geschützte Bauweise für anspruchsvolle Umgebungen
- 105° Horizontal Field of View
- Gesamtsystem und Installation durch das Kappa‑Team vor Ort
- Stromversorgung über Standard‑USB
- UL zertifiziert
Leistungsstarke USB Viewer‑Software für vielseitige Anwendungen
Die USB Viewer‑Software bietet eine intuitive Benutzeroberfläche und zahlreiche Funktionen, die den Betrieb Ihrer Anlage noch sicherer und effizienter gestalten.

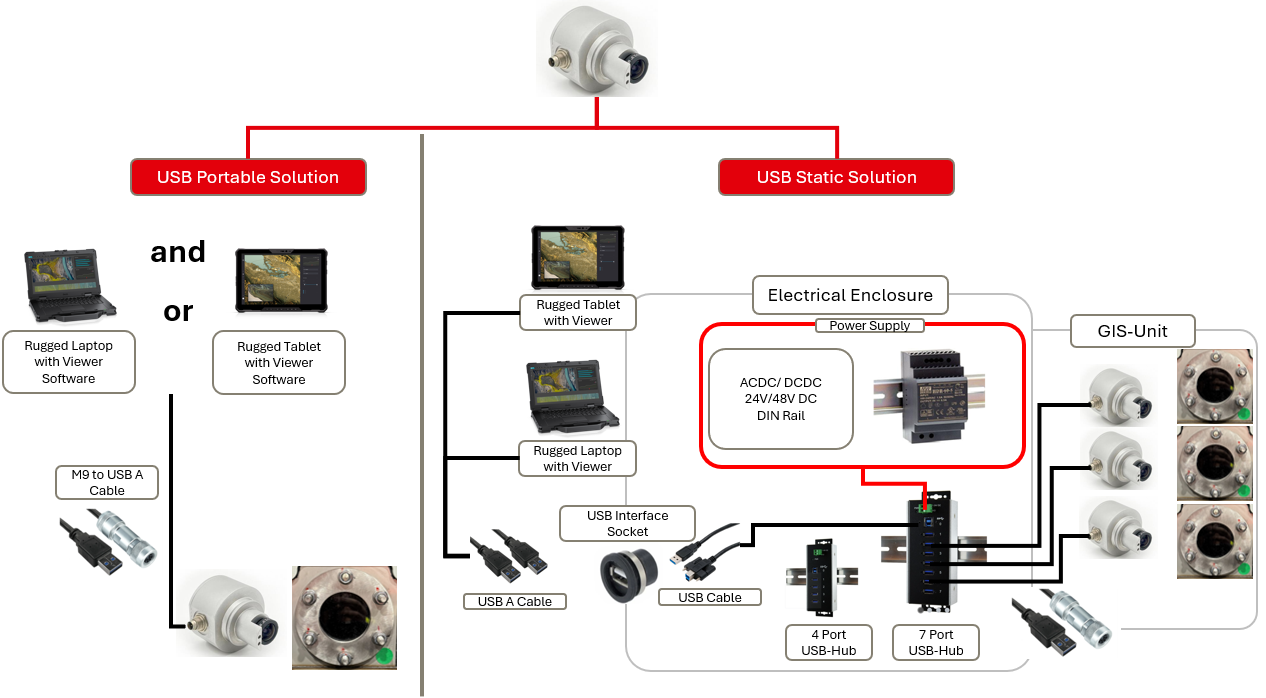

Systemübersicht SGC NG USB: Mobile Anwendung oder statische Anwendung
• Flexible Anzeigeoptionen
Wählen Sie bequem zwischen allen angeschlossenen Kameras über ein Dropdown-Menü in der Software. So behalten Sie jederzeit den Überblick – auch bei komplexen Anlagenstrukturen.
• Individuelle Anpassungen
Benennen Sie Phasen, Bereiche und Geräte nach Ihren Anforderungen und passen Sie die Darstellung exakt an Ihre Anlage an. Unterschiedliche Produktvarianten können definiert und über den Variantenmanager direkt in die Kamera geladen werden.
• Referenzbilder für Schaltpositionen
Für jede relevante Schaltstellung – z. B. Open Switch, Closed Switch oder Closed Ground Switch – lassen sich Referenzbilder hinterlegen. Dadurch können aktuelle Kamerabilder schnell, eindeutig und sicher verglichen werden.
• Frozen‑Image‑Indikator
Die Software erkennt automatisch eingefrorene Bilder und markiert diese sowohl in der Anwendung als auch direkt im Kamerastream. Das erhöht die Betriebssicherheit und unterstützt eine zuverlässige Zustandsüberwachung.
| Merkmal | Wert | |
|---|---|---|
| Sensor | 1/2.8" CMOS, 5.12 MP, Farbe | |
| Pixelgröße | 2.0 µm x 2.0 µm | |
| Bildauflösung | 1600x1200p @ 30 fps | |
| Videoformat | USB Video Class (UVC), MJPEG compressed | |
| Sichtfeld (HFoV) | 105° | |
| Beleuchtung | 2 Cree LEDs, einstellbar | |
| Stromversorgung | 5V DC über USB 2.0 Standard | |
| Leistungsaufnahme | Max. 2,5W (mit LEDs bei 50 %) | |
| Schutzart | IP67 (mit Adapter und M9-Stecker) | |
| Betriebstemperatur | -40 °C bis +70 °C | |
| Abmessungen | Ø 50 mm, Länge 54,5 mm | |
| Gewicht | ca. 115 g | |
| Anschluss | 4-Pin M9 Rundsteckverbinder | |
| Gegenstecker | Binder 99 0410 115 04, Binder 99 0410 10 04 | |
| Kabellängen | 1,5 m bis 4,0 m (5ft bis 13ft), Individuelle Längen auf Anfrage | |
| Varianten | Kamera mit seitlichem Anschluss oder rückwärtigem Anschluss | |
| Normen | ISO 16750, DIN EN 60068, DIN EN 60529, IEC 61180, IEC 62271, DIN EN 55016, DIN EN 61000 |
